一、定義及簡述

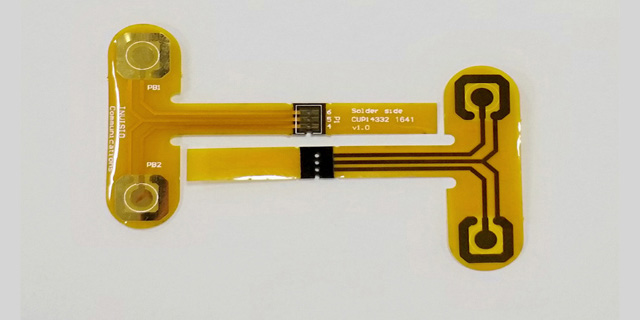

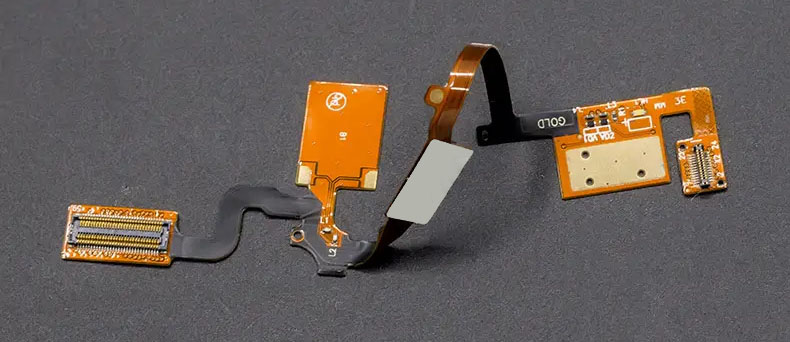

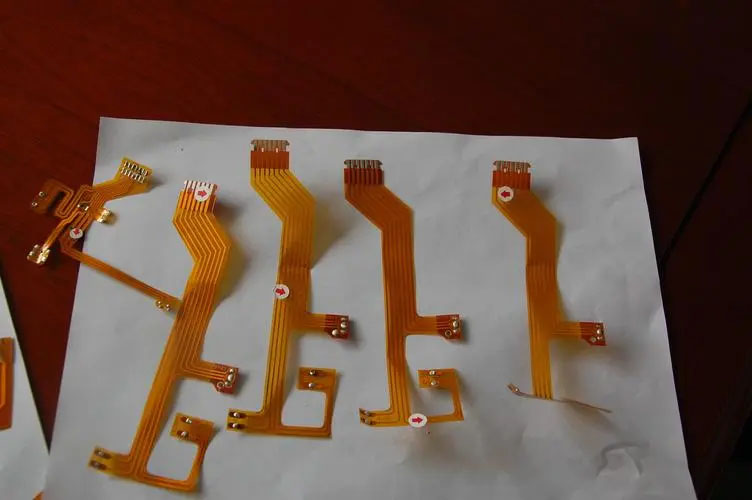

柔性連接器模塊線路板也叫PCB/FPC連接器組件化模塊，是電子連接器的一種，專門用來連接和固定線路板的連接器件，通常采用針腳壓入式，具有超強的FPC線纜夾緊力。電路板連接器用于FPC或PCB板和板間連接，接插件、電子接插件、通訊設備接插件、用于通訊設備背板和子板連接、工業控制背板和子板連接、精密可靠連接。本實用新型用于連接柔性線路板和印制電路板。柔性連接器模塊制造解決方案以客戶的EDA設計文件為主，分析柔性連接器模塊產品線路板DFM可制造性設計、線路板DFT可測試性設計,結合cam計算機輔助設計輸出生產制造資料。

二、柔性連接器模塊結構層次基礎可選

1、線路板類型：柔性線路板、超薄硬板可選；

2、線路板層次：單層、雙層、四層、六層、八層、其他層次可選(包括分層制作)；

三、柔性連接器模塊材料可選

1、線路板覆銅板基材：PI聚酰亞胺、超薄FR4玻璃纖維布、BT樹脂、其他材料可選；

2、線路板阻焊材料：PI膜、熱固油墨、UV感光油墨、其他材料可選；

3、線路板補強材料：PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選；

4、線路板抗干擾材料：電磁屏蔽膜、吸波材料、銅漿、銀漿、銅片、鋁片、其他材料可選；

5、線路板輔助材料：雙面膠、導電膠、泡沫棉、散熱片、其他材料可選；

四、柔性連接器模塊制造工藝可選

1、孔加工：CNC鉆孔、激光鉆孔、CNC銑孔、沖孔、靶孔等可選；

2、電鍍加工：面銅電鍍+化學沉銅、面銅電鍍+黑孔可選；

3、線路加工：干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選；

4、壓合加工：中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選；

5、字符印刷：字符印刷、字符打印可選；

6、外形加工：沖壓切割、激光切割可選。

7、表面加工：沉金、鍍金、沉錫、OSP可選.

8、模塊貼裝：SMT，綁定，倒封裝

五、柔性連接器模塊功能&性能評測方法可選

1、材料檢測：FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測；

2、過程功能檢測：飛針測試、通用測試、專用測試；

3、過程性能檢測：AOI缺陷測試、ICT性能測試；

4、成品功能檢測：飛針測試、通用測試、專用測試；

5、成品性能檢測：AVI缺陷測試、ICT性能測試；
