打印機NFC天線線路板是專為無線打印設備設計的核心組件，通過高頻基材（如羅杰斯、聚四氟乙烯）和緊湊結構（如倒F形、蛇形走線）實現穩定信號傳輸，采用多層板設計優化阻抗匹配并集成電磁屏蔽技術以增強抗干擾能力，其制造工藝注重精細加工（±0.02mm線寬精度）和環境適應性（沉金/OSP表面處理），可適配工業倉儲、智能標簽打印等場景，通過仿真優化確保回波損耗≤-10dB、駐波比≤1.5，滿足高效通信需求。
一、產品定義
打印機NFC天線線路板是專為無線打印設備設計的核心組件，通過高頻基材（如羅杰斯、聚四氟乙烯）和緊湊結構（如倒F形、蛇形走線）實現穩定信號傳輸，采用多層板設計優化阻抗匹配并集成電磁屏蔽技術以增強抗干擾能力，其制造工藝注重精細加工（±0.02mm線寬精度）和環境適應性（沉金/OSP表面處理），可適配工業倉儲、智能標簽打印等場景，通過仿真優化確?；夭〒p耗≤-10dB、駐波比≤1.5，滿足高效通信需求。
二、產品特性
打印機NFC天線線路板采用低損耗基材（介電常數2.50-3.50±0.05）與倒F/蛇形走線結構，在1.6mm厚板材上實現2.4GHz頻段高效輻射（增益≥2.5dBi），集成電磁屏蔽層與π型濾波電路，支持±0.02mm蝕刻精度及沉金/OSP工藝，適配工業級-40℃~125℃寬溫環境，可內嵌于智能標簽打印機、倉儲掃描終端等設備，滿足抗金屬干擾與高密度布線需求。
三、產品技術支撐
天線通過倒F形或蛇形走線形成諧振回路，在2.4GHz頻段激發電磁波輻射。信號經阻抗匹配電路優化后，通過饋電點與無線模塊連接，實現無線打印設備與標簽/終端的雙向通信。電磁屏蔽層（65dB衰減效能）抑制金屬外殼干擾，確保復雜環境下的穩定信號傳輸。
特色材料技術：
介電常數相對穩定、尺寸漲縮系數較小、抗干擾能力強；
特色工藝技術：
線寬可控、線距可控；
組件化技術：
R\C器件電路模擬控制（設計與制造）；
LCR參數與阻抗匹配技術（設計與制造）；
振蕩電路模擬控制（設計與制造）；
天線尺寸與結構設計技術（設計與制造）；
耦合增強與形狀優化技術（設計與制造）；
四、產品制造流程

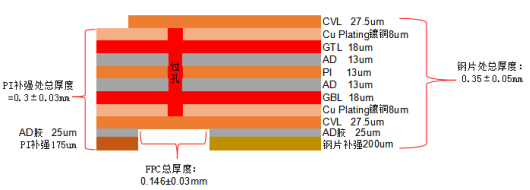

雙面FCCL+覆蓋膜開料、CNC鉆孔、黑孔、電鍍、圖形轉移、曝光顯影蝕刻、貼合、壓合、測試等；
五、核心QC工序
孔厚控制、線路缺陷測試、LC電路性能測試
六、產品測試報告
《打印機NFC天線感應線圈LCR性能測試報告》
七、產品直屬：打印機無線通信模組
打印機NFC天線線路板屬于打印機無線通信模組的核心組件，具體歸類為射頻（RF）功能模組，是打印機實現無線連接（如藍牙、Wi-Fi）的關鍵硬件單元。其功能包括高頻信號傳輸、阻抗匹配及電磁屏蔽，通常集成于打印機主板中，與主控芯片、射頻開關等構成完整的無線通信系統。
八、產品終屬：打印機

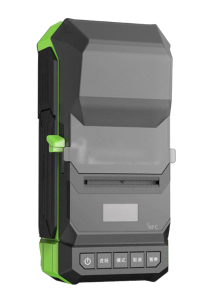

以下圖文內容為便攜式手持打印機的基礎說明。
便攜式手持打印機是一種支持近場通信（NFC）功能的小型移動打印設備。用戶只需用手機輕輕一碰，即可快速建立連接并打印，無需繁瑣的藍牙配對或APP設置，極大地簡化了操作流程。它特別適合物流、零售、倉儲等需要快速打印標簽和單據的場景，實現了真正的“一碰即印”，提升了移動辦公的效率。
