一、產品定義
智能眼鏡NFC無線充電接收端天線線路板是智能眼鏡無線充電系統的核心接收組件，專為極小型可穿戴設備設計。該產品采用近場通信(NFC)無線充電技術，工作頻率為13.56MHz，通過電磁感應原理實現電能的無線傳輸。產品集成天線線圈、匹配電路、整流模塊和通信功能于單一微型化線路板上，作為能量接收與轉換的關鍵載體，直接為智能眼鏡內置電池提供充電能力。
該線路板在智能眼鏡系統中扮演雙重角色：既是電能接收器，也是數據通信接口。它能夠接收來自專用充電盒或充電基站的無線能量傳輸（最高可達1W功率輸出，200mA@5V），同時支持NFC論壇標準的通信協議，實現充電狀態反饋與設備認證功能。此組件通常嵌入眼鏡腿內部空間，與眼鏡的微型電池、主控電路和充電管理芯片緊密協作，構成完整的無線充電解決方案。
二、產品特性
工作在13.56MHzNFC標準頻段，支持高達1W的接收功率和5mA至250mA的鋰離子電池充電，符合NFC Forum無線充電（WLC）標準。
集成高頻鎳鋅（NiZn）鐵氧體材料，有效抑制眼鏡內部金屬產生的渦流損耗，提升能量傳輸效率和信號完整性，并增加有效感應距離與抗偏移能力。
完全兼容NFC Forum Type 2標簽標準，支持自定義NDEF功能，可在充電同時進行設備認證、參數配置等數據交互。
三、產品技術支撐
特色材料技術：
介電常數相對穩定、尺寸漲縮系數較小；
特色工藝技術：
線寬可控、線距可控；
組件化技術：
LCR參數與阻抗匹配技術（設計與制造）；
耦合增強與形狀優化技術（設計與制造）；
天線尺寸與結構設計技術（設計與制造）；
鐵氧體匹配與設計技術（設計與制造）；
四、產品制造流程
雙面FCCL+雙面油墨開料、CNC鉆孔、黑孔、電鍍、圖形轉移、曝光顯影蝕刻、貼合、壓合、鐵氧體、測試等；
五、核心QC工序
孔厚控制、線路缺陷測試、LC電路性能測試
六、產品測試報告
《智能眼鏡NFC無線充電接收端天線感應線圈LCR性能測試報告》
七、產品直屬：智能眼鏡接收端模組
該NFC無線充電接收端天線線路板是智能眼鏡接收端模組的核心組成部分，與電源管理單元、通信控制單元（含NFC收發芯片）、電池保護電路共同構成完整接收系統。
接收端模組通常安裝在智能眼鏡腿內部，通過柔性印刷電路與主控板連接，既節省空間又保持美觀。模組整體對智能眼鏡的整體重量和佩戴舒適度影響極小。
八、產品終屬：智能眼鏡

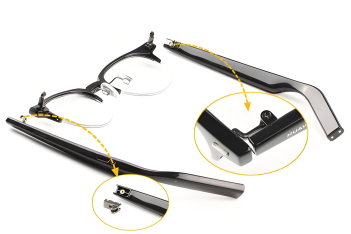

以下圖文內容為智能眼鏡的基礎說明。
該NFC無線充電接收端天線線路板最終應用于各類智能眼鏡產品，包括：
l 增強現實(AR)眼鏡：為AR顯示、語音交互和環境感知功能提供便捷的無線充電解決方案，提升用戶體驗。
l 智能音頻眼鏡：如華為X Gentle Monster Eyewear II等產品，支持無線充電功能，消除充電接口，提高防水性能和設計自由度。
l 醫療與輔助眼鏡：為助聽器、視力增強等醫療設備提供完全封閉的無線充電方案，提高設備的安全性和可靠性。
這些智能眼鏡產品通過集成NFC無線充電技術，實現了無接口化設計，顯著提升產品的防水防塵能力（最高可達IP67等級），同時增強了產品的科技感和用戶體驗。用戶只需將眼鏡放入專用充電盒或靠近充電底座即可開始充電，極大簡化了充電流程。
智能眼鏡NFC無線充電接收端天線線路板的技術創新，推動了智能穿戴設備向更小型化、更高集成度和更優用戶體驗方向發展，為下一代智能眼鏡的設計提供了關鍵技術支持。
